NMM01A
デスクでもお手軽！コンパクト瞬間断線試験器！
現場に1台!!ハイレベルな瞬断検知を最も身近に。瞬間断線検査器のエントリーモデル。
| 最大チャネル数 | 1チャンネル |
|---|---|
| 運用方法 | 検査器単体 |
¥148,000
受注後約2週間以内に発送（日本国内：送料無料）
- 概要・特長
- 仕様
- モデル
- 付属品
- ドキュメント
概要
コンパクトで省スペースデスクでもハイレベルな瞬間断線試験を実現
NMM01Aは瞬間断線試験において最もコンパクトな検査器です。 自動車や宇宙・航空をはじめとするあらゆる分野で注目されている瞬間断線検査。 日々高機能になるデバイス。マイクロ秒レベルのほんの一瞬の断線が製品、装置に致命的な障害を起こすことがわかっています。 その現象をハイレベルかつ低コストで検査することができます。 本製品はそのコンパクトさ故に、検査場所を選びません。 検査現場への導入はもちろん、研究室、デスクなどあらゆる環境で瞬断を検知することができます。
瞬間断線試験器/アナライザNMM01A 全機能紹介動画
全機能紹介動画で瞬間断線試験器/アナライザNMM01Aの操作をすべて確認できます。
検査端子1チャンネルを利用して、ハイレベルな瞬間断線検知（0.1μsec~）が可能です。接続してスタートを押すだけの簡単操作で、需要の高まる瞬間断線検査を実現できます。特に振動にさらされる自動車や建機、航空機、鉄道、船舶や、一瞬の断線が致命的となる通信機器、医療機器向けにてご利用ください。
原因不明の不良は瞬断かも？瞬断導入で品質をより確かなものに。
よくご相談いただくのが、電気的検査はOKだったにも関わらず、製品組み込み時等にNG品が発生するというケースです。 ハーネス検査を実施される方はもちろん、コネクタメーカー、セットメーカーの方にとっても非常に悩ましい問題です。 この解決策の一つとして、瞬断検査が役に立つケースが増えています。 コネクタ検査や、ハーネスケーブル作成後の最終検査に瞬間断線検査を導入することで コネクタ嵌合部の物理的な接触状況が確かなものであるかをチェックできます。 品質をより確かなものとし、不良ゼロの実現をサポートします。
シンプル操作で導入簡単。ストレスフリー

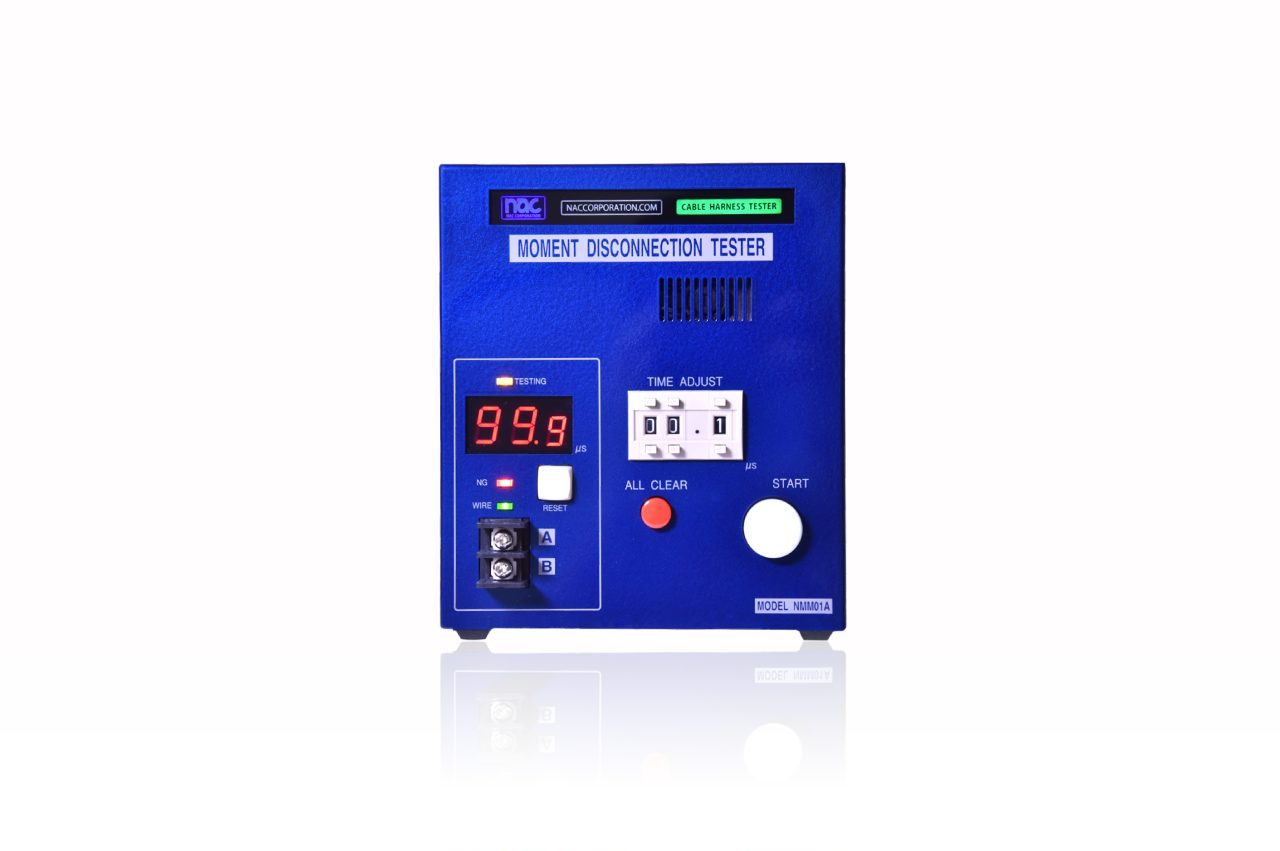

弊社検査器シリーズに則り、スタート、クリア、検知幅設定カウンタで簡単操作。 どなた様でもすぐに覚えられるので導入簡単。NG検知時には瞬断時間を見やすく表示します。 スムーズに導入ができる製品設計はナックコーポレーションのDNAによるものです。
主な検査仕様
- 導通検査
（導通判定値） - ---
- 抵抗検査
（抵抗判定値） - ---
- 耐圧検査
（試験電圧） - ---
- 絶縁検査
（試験電圧/絶縁抵抗値） - ---
- 瞬断検査
（瞬断検知幅） - 0.1μs.～99.9μs.
詳細仕様
| バリエーション数 | -- |
|---|---|
| 導通試験 | -- |
| 抵抗試験 | -- |
| 4線式低抵抗試験 | -- |
| AC耐圧試験 | -- |
| DC耐圧試験 | -- |
| 絶縁抵抗試験 | -- |
| 瞬間断線試験 | -- |
| サーチ試験 | -- |
| サーチ機能 | -- |
| 検査ポイント数 | 1 |
| 検査回路数 | 1 |
| 本体メモリ件数 | -- |
| USBメモリ件数 | -- |
| 検査チャンネル | 1 |
| 本体保存イベント件数 | -- |
| USB保存イベント件数 | -- |
| PC保存イベント件数 | -- |
| 通信ポート出力イベント件数 | -- |
| プリンタ出力イベント件数 | -- |
| 検査結果出力先 | -- |
| 検査コネクタ | ML-270-S1B3YF |
| 表示方式 | LED7セグメント |
| 操作方式 | スイッチ |
| インフォメーション | 数字 |
| 外部プリンタ | -- |
| 外部プリンタ用コネクタ | -- |
| 通信ポート | -- |
| 通信コネクタ | -- |
| 通信方式 | -- |
| USBメモリドライブ | -- |
| 外部入力 | -- |
| 外部出力 | -- |
| ユニット間接続コネクタ | -- |
| データ保存期間 | -- |
|---|---|
| 本体時計電池寿命 | -- |
| 電源 | AC90V～AC240V |
| 外形寸法 | W140mm×D85mm×H160mm |
| 本体重量 | 約1.2kg |
| 使用環境条件 | 温度：10℃～40℃／湿度：5%～70% |
| 対応PCソフト | -- |
| 検査ポイント増設 | -- |
| 導通試験電圧 | -- |
| 導通試験電流 | -- |
| 導通試験判定値 | -- |
| 導通試験時間 | -- |
| 抵抗試験電圧 | -- |
| 抵抗試験電流 | -- |
| 抵抗試験判定値 | -- |
| 抵抗試験時間 | -- |
| 4線式低抵抗試験電圧 | -- |
| 4線式低抵抗試験電流 | -- |
| 4線式低抵抗試験判定値 | -- |
| 4線式低抵抗試験時間 | -- |
| AC耐圧試験電圧 | -- |
| AC耐圧遮断電流 | -- |
| AC耐圧試験時間 | -- |
| AC耐圧印加方式 | -- |
| DC耐圧試験電圧 | -- |
| DC耐圧遮断電流 | -- |
| DC耐圧試験時間 | -- |
| DC耐圧印加方式 | -- |
| 絶縁抵抗試験電圧 | -- |
| 絶縁抵抗試験判定値 | -- |
| 絶縁抵抗試験時間 | -- |
| 絶縁抵抗印加方式 | -- |
| 瞬間断線試験電圧 | DC3.3V |
| 瞬間断線試験電流 | 100mAmax |
| 瞬間断線試験判定値 | 約33Ω |
| 瞬間断線検知幅 | 0.1～99.9μsec. |
| 瞬間断線試験時間 | NGまたは停止まで |
| 瞬間断線試験方式 | -- |
モデル
| 型名 | 検査ポイント | 筐体サイズ | 価格 | 標準納期 |
|---|---|---|---|---|
| NMM01A | 1 | W140mm×D85mm×H160mm | 148000 | 約2週間 |
本体以外の付属品
-
電源ケーブル
-
ボリューム調整ドライバ
NMF-SD（1本）
-
校正書類
校正証明書/検査成績書/トレーサビリティ体系図(各1部)
-
製品保証書
1部
-
オペレーションマニュアル
ドキュメント
| 仕様書 | NMM01A-Specification-V1R3 |
|---|---|
| オペレーションマニュアル | NMM01A-OperationManual-V1R3 （※マイページからログインしてダウンロードください。） |
| 英語版仕様書 | NMM01A_spec_en_V1R1 |
| 英語版オペレーションマニュアル | NMM01A_OP_en_V1R1 （※マイページからログインしてダウンロードください。） |
| 非該当確認書 | NMM01A |
| カタログ | 総合カタログ |
| カタログ | 総合カタログ（英語版） |
