ハーネステスター 導通検査>抵抗値検査>サーチ検査・サーチ機能 最大検査ポイント数 256〜8,192pt harness tester 進化・性能・検査・激変 多ポイント超高速検査・独自の最先端技術・柔軟にカスタマイズ nacman NMFシリーズ[単体動作可能][PC接続可能][USBドライブ搭載](プリンタ接続可能)(外部出力:OK/NG)(外部入力:START)カスタマイズで検査器に接続出来る機器(例)(外部ディスプレイ)(バーコードスキャナ)(ラベルプリンタ)(スピーカー) 高電圧ハーネステスター(ハーネスマルチチェッカー)導通検査>抵抗値検査>瞬間断線検査>耐圧検査>絶縁抵抗検査>サーチ検査・サーチ機能 革命的!衝撃の性能と価格!!性能・機能・価格・サービス 全てを満足させる出来ばえです nacman NMGシリーズ マルチケーブルテスター,ハーネスマルチチェッカーナックマン nacman NM1500シリーズ 航空宇宙ハーネス/超精密ハーネスの試験には業界最高スペックのハーネスマルチチェッカー NM1500をご利用下さい。 導通検査はこれで決まり!!ハーネスチェッカー,ハーネステスターはここまで進化した!
海老名新オフィス開設のご案内
ワイヤーハーネスチェッカーの最新ニュースページへ
2016年6月10日 〈新オフィス開設のご案内〉
2016年6月10日 〈新オフィス開設のご案内〉
2016年6月10日 〈新オフィス開設のご案内〉
2016年4月9日 ハーネスマルチテスタ nacman NMG+シリーズ 発売
2016年3月14日 ワイヤーハーネス業界では世界最大規模の展示会に今年も出展
2015年9月24日 製品案内ページリニューアルしました。
2015年9月24日 ハーネスマルチテスタ nacman NMK 正式リリース!!
2015年9月24日 ハーネスマルチテスタ nacman NMG+ 発売予定!!
2015年3月 ワイヤーハーネス業界では最大規模の展示会へ 今年(2015年)も出展
2014年3月18〜20日 ワイヤーハーネス業界では最大規模の展示会へ 今年も出展
2013年12月2日 nacman NMS10 瞬間断線アナライザ/試験器 発売!!
2013年11月22日 2013年度の校正は12月13日で作業終了となります。
2013年10月23日 nacman NMG 耐圧AC600Vまで可能に お値段そのまま!!
2013年10月11日 最新ソフトウェア WireExpress Hi-Pot ver 2.2 リリース
2013年6月18日 最新ソフトウェア WireExpress ver 2.60 リリース
2013年4月25日 2013年 ワイヤーハーネス検査器展示会 ニュース更新
2013年1月24日 nacman NMGシリーズに 耐圧AC600V版 登場
2013年1月9日 ワイヤーハーネス業界では最大規模の展示会へ 今年も出展
2012年7月1日 ケーブルマルチテスター nacman NMG 発売開始 38.8万円〜
2012年7月1日 PC管理ソフトダウンロード開始
2012年7月1日 他社からの買い替えにに便利 配線データコンバージョンソフト リリース
2012年7月1日 nacman NMA/NMGのUSBアプリケーションダウンロード開始
2012年7月1日 ハーネス検査の高電圧ストレスを無くす!HS3コンセプト
2012年7月1日 ハーネス検査を更に安定したものに!AHVCコンセプト搭載
2012年4月5日 ワイヤーハーネス業界最大の展示会に今年も出展 展示会の映像をUP
2012年4月5日 大好評!! ハーネス検査時の誤混入を防止する NMPEN04 !!
PAGE TOPへ
多ポイントハーネスはNMF!! NEW ハーネステスター harness tester nacman NMF
衝撃の性能と価格を マルチテスター ナックマン NMG new 高電圧ハーネステスター nacman NMG
瞬間断線試験は新次元へ!! NEW 瞬間断線試験器/アナライザ Momment Disconnection Tester nacman NMS10

    ▼カテゴリから探す

  • 高電圧ハーネスチェッカー Hi-Pot HarnessTester
  • ハーネスチェッカー HarnessTester
  • 瞬間断線試験器 瞬間断線アナライザ Moment Disconnection Tester
  • スマートマーカー Automated Contact Marking
  • オプション/アクセサリー accessories
  • 特注検査装置 特注検査器 Special Order Tester

▼検査項目から探す

  • 導通検査
  • 抵抗値検査 ConnectionResistanceTest
  • 耐圧検査 絶縁抵抗検査 Hi-Pot Test
  • 瞬間断線検査 MomentDisconnectionTest


・導通検査には、スキャン型の瞬間断線試験を含みます。

▼業種から探す

宇宙・航空業界
宇宙・航空・防衛関係のワイヤーハーネス検査

高度な測定技術と高精度の検査確度を必要とする、宇宙・航空産業へ数多くの検査器を納品しております。ロケット、衛星、飛行機、ヘリコプタ等のケーブル、コネクタ等の検査で大活躍しております。

自動車業界
自動車ハーネス検査

豊富な機能と運用方法で、自動車業界で大変ご好評頂いております。自動車ワイヤーハーネス,バイクハーネス,EVハーネス,レース/F1用ハーネス,ジャンクションBoxなどの検査で大活躍しております。

民生・家電業界
民生・家電業界(電子機器)のハーネス検査

家電・民生品・PC・スマートフォン等のハーネス・ケーブル・コネクタ・FPCの検査で絶大な信頼を得ています。家電メーカーをはじめ、部品メーカー・ハーネスメーカー等で数多くご利用頂いております。

産業機器業界
産業機器ハーネスチェッカー

エレベータや産業用ロボット・精密機器、事務用機器、建設機器、試験機、農業機器などの産業用機器の、ハーネス、ケーブルの検査で大活躍しております。

医療機器業界
医療機器 ハーネスチェッカー

不具合が人命に関わる医療機器の、厳しい検査スペックにも対応しております。様々な医療機器のケーブル・ハーネス・コネクタ検査にナックマンをご利用頂いております。

車輌・船舶・重機・運搬業界
船舶・車輌・重機・運搬機器業界のハーネステスター

鉄道車輌や船舶、重機などの運搬機器用ワイヤーハーネス、船舶内ハーネスの検査で大変活躍しております。鉄道車輌用特注器や、船舶用特注器等も納品しております。

情報通信機器業界
情報通信機器ハーネスチェッカー

情報通信機器機器に使用される、ハーネス、ケーブル、FPC、生基板、通信用ケーブル等の検査で大活躍しております。

【タッチパネル業界】
タッチパネル検査

ケーブル・ハーネス・コネクタ以外にも、スマートフォンや、タブレット端末、パソコン等の【タッチパネルディスプレイシート】の検査に、弊社の検査器をご利用頂いております。

▼受注生産品

▼旧製品

 受注生産品は、 生産終了を予定しており、新規ご採用は推奨しておりません。

 旧製品は、生産終了した製品です。新規ご採用には推奨現行品を御求め下さい。

受註生産品 推奨現行品
イメージ 品名 分類 生産終了時期 イメージ 品名
NM10A

NM10A

瞬間断線検査器 2015/ NM11B

NM11B

ナックマンNMDX

NMDX64
NMDX128
NMDX192

ハーネスチェッカー 2015/ ナックマンNMA

NMA128
NMA256
NMA384

NMSPM

NMSPM

ハーネスチェッカー 2015/ NMF

NMF

NMSPM

NMSPM/SPS

ハーネスチェッカー 2015/ NMF

NMF

NMUPM

NMUPM

ハーネスチェッカー 2015/ NMF

NMF

NMUPM

NMUPM/UPS

ハーネスチェッカー 2015/ NMF

NMF

NMVPM

NMVPM

ハーネスチェッカー 2015/ NMF

NMF

旧製品 推奨現行品
イメージ 品名 分類 生産終了時期 イメージ 品名
NM1300

NM1300

高電圧ハーネスチェッカー 2010/1 NM1500

NM1500

NM850

NM850

高電圧ハーネスチェッカー 2008/ NM1500

NM1500

NMS¥11A

NM11A

瞬間断線検査器 2008/ NM11B

NM11B

NM800

NM800

高電圧ハーネスチェッカー 2005/12 NMG

NMG

NMUPM

NM-EEDX64

NM-EEDX128

NM-EEDX192

ハーネスチェッカー 2007/11 NMA

NMA128

NMA256

NMA384

NMUPM

NM-AX-MS

NM-AX-IO

(スーパーポイント)

ハーネスチェッカー 2006/12 NMF

NMF Main

NMF Sub

NMEEDX30

NM-EEDX30

ハーネスチェッカー 2006/ NMC60

NMC60

NMEC64

NM-EC64

NM-EC128

(ナックマンエコノミー)

ハーネスチェッカー 2006/ NMC128

NMC128

NMECTS

NM-EC-TS

(ナックマンエコノミー)

ハーネスチェッカー 2004/ NMC128

NMT60

SYSTEM400

SYSTEM400

ハーネスチェッカー 2002/ NM1500

NM1500

NM-ANG

NM-EE30

ハーネスチェッカー 2000/ NMC60

NMC60

NMECJR

NM-ECJr

(ナックマンジュニア)

ハーネスチェッカー 1996/ NMT60

NMT60

▼比較表

ハーネスチェッカー比較表 ハーネスチェッカーNMC60 ハーネスチェッカーNMC128 ハーネステスターNMA ハーネスチェッカーNMF 多ポイントハーネスチェッカーNMH ハーネスマルチテスターNMG ハーネスマルチテスターNM1500 ケーブルマルチチェッカーNM30X ハーネステスターNM9BU 瞬間断線測定器アナライザNMS10 瞬間断線検査器NM11B ハーネスチェッカータッチセンサーNMT60
最大検査ポイント 60pt 128pt ・128pt
・256pt
・384pt
256pt〜8,192pt
8,192pt〜12,288pt ・64pt
・128pt
・192pt
・256pt
2線式低抵抗検査
32pt〜1,024pt
4線式低抵抗検査
16〜256回路
・128pt
・256pt
・384pt
・512pt
2世式抵抗測定
500pt
4端子方式
125回路
10CH 10CH 60pt
PC接続 × WireExpress対応 WireExpress対応 WireExpress対応
WireExpressExceed
WireExpress対応
WireExpressExceed
WireExpressHi-Pot WireExpressHi-Pot ナックマンリモート
WBM
WireExpressHV MDanalyzer
MDviewer
× ×
USBメモリドライブ × × × × × × ×
導通検査(配線検査) 配線判定値固定


短絡6KΩ以下
断線12KΩ以上
配線判定値固定


短絡40KΩ以下
断線50KΩ以上
配線判定抵抗値可変可能


10Ω〜200KΩ
配線判定抵抗値可変可能


10Ω〜2KΩ
配線判定抵抗値可変可能


20Ω〜500Ω
配線判定抵抗値可変可能


200Ω〜20KΩ
配線判定抵抗値可変可能

[Pタイプ]
200Ω~20KΩ
[Kタイプ]
20Ω~20KΩ
配線判定値固定


10KΩ
配線判定抵抗値可変可能


100Ω〜2KΩ
瞬間断線抵抗値可変可能


1Ω〜5000Ω
瞬断抵抗値固定


33Ω
×
抵抗検査
(導通抵抗検査)
× × 10Ω〜200KΩ 10Ω〜20KΩ 20Ω〜5KΩ 50Ω〜20KΩ 2線式低抵抗検査
[Pタイプ]
1Ω〜2KΩ
[Kタイプ]
0.1Ω〜2KΩ
4線式低抵抗検査
[Pタイプ]
0.1Ω〜2KΩ
[Kタイプ]
0.01Ω〜2KΩ
× [1.0mA時]
10Ω〜2KΩ

[10.0mA時]
1Ω〜149Ω
× × ×
瞬間断線検査 スキャン型 スキャン型 スキャン型 × × スキャン型 スキャン型 全ポイント監視方式
167nS/334nS
668nS/1.34μS
2.67μS/5.34μS
10.7μS/21.4μS
× 0.1μ〜99.9μS
断線時間幅表示/
同時並列検査/
各CH独立検査/
NG続行可能/
0.1μ〜99.9μS
断線時間幅表示/
同時並列検査/
各CH独立検査/

耐圧検査 × × × × × 可変可能

AC100〜600V

(10Vステップ)
可変可能
<AC耐圧検査>
[Pタイプ]
AC100〜500V
[Kタイプ]
AC100〜1000V
<DC耐圧検査>
[Pタイプ]
DC500〜750V
[Kタイプ]
DC100〜1500V
(10Vステップ)
固定

・AC100V
・AC150V
・AC250V
・AC350V
・AC500V
・AC600V
・AC750V
可変可能

AC100〜1000V

(50Vステップ)
× × ×
絶縁抵抗検査検査 × × × × × 可変可能

DC100〜500V

(10Vステップ)
可変可能
[Pタイプ]
DC100〜500V
[Kタイプ]
DC100〜1000V
(10Vステップ)
固定

・DC100V
・DC250V
・DC500V
可変可能

AC100〜1000V

(50Vステップ)
× × ×
サーチ検査 × × × × × タッチセンサー

ケーブルを指でタッチして検査
サーチ機能 × × タッチセンサー

ケーブルを指でタッチして検査
▼ カスタマイズ 対応▼
ダイオード・スキャン × × × × × ×
ダイオードVF検査 × × × × × ×
抵抗値・スキャン × × × × × ×
コンデンサ容量検査 × × × × × ×
低電圧検査 × × × × × ×
  ハーネスチェッカーNMC60 ハーネスチェッカーNMC128 ハーネステスターNMA ハーネスチェッカーNMF 多ポイントハーネスチェッカーNMH ハーネスマルチテスターNMG ハーネスマルチテスターNM1500 ケーブルマルチチェッカーNM30X ハーネステスターNM9BU 瞬間断線測定器アナライザNMS10 瞬間断線検査器NM11B ハーネスチェッカータッチセンサーNMT60
FooterのHeader
人気商品
ハーネスチェッカー ナックマン ケーブルチェッカー NMG  超多機能なのに業界平均の50%の価格!!耐圧試験 絶縁抵抗試験はコレで決まり!!多くの企業で認定されています。
販売価格¥388,000〜
ケーブルマルチテスターをお探しならNMGシリーズで決まり!!

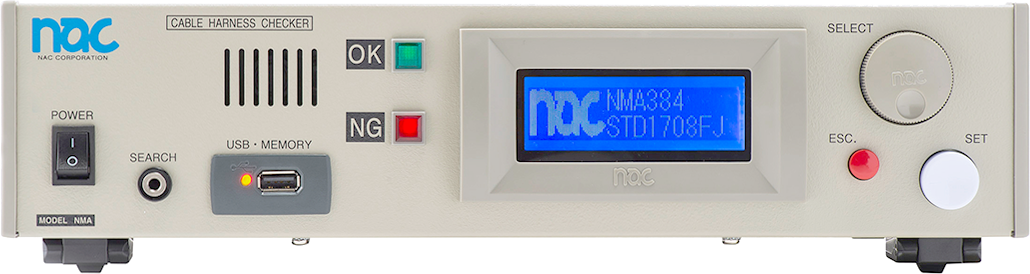

導通検査 ナックマン NMA 高速で多機能な導通検査はNMAで間違えなし!!
販売価格¥260,000〜
高速導通抵抗検査をお求めなら
NMAシリーズで決まり!!
オープン/ショート 配線チェックは、ハーネスチェッカー ナックマン NMC128で決まり!!
販売価格¥128,000-
配線チェックのみを行いたいならNMC128で決まり!!

導通検査 ハーネスチェッカーは信頼のブランド ナックマンにお任せ下さい。

ナックコーポレーションは、ハーネス検査のエキスパートカンパニーです。

日本を拠点に世界各国で活躍している"NACMAN"は、自動車・電車・船舶・航空機・重機・オートバイ・家電・PC・スマートフォン等の、幅広い業界で ケーブル・ハーネス等を安全確実に検査しています。
今後も業界のリーディングカンパニーとして、常に新しい事に挑戦し続けます。

最新情報
  • ハーネスチェッカー
  • PCソフトウェア
  • USBアプリケーション
  • 検査器ファームウェア
ハーネスマルチテスター
ハーネスチェッカー
ハーネスマルチテスタ/耐圧〜AC1000V/瞬断0.1μsec〜
待望のハイスペックハーネスマルチテスタ!驚きの価格と性能です!既に多くのお客様にご購入頂いております!
多ポイントハーネスチェッカー nacman NMF
ハーネスチェッカー
多ポイントハーネスチェッカー
自動車や鉄道車輌/航空機/重機/産業機器業界で大活躍!! 256pt〜8,129ptまで拡張可能な導通検査器 nacman NMF発売!!
瞬間断線アナライザー NMS10
ハーネスチェッカー
瞬間断線アナライザー
業界初!瞬間断線アナライザー”NMS10”発売開始!!!
待望の瞬間断線アナライザー/検査器です!
ケーブルテスター ナックマン NMG
ハーネスチェッカー
導通抵抗検査/耐圧検査/絶縁抵抗検査/瞬断検査/サーチ検査
マルチハーネスチェッカー ナックマン"NMG"シリーズ 発売開始!!
また、ナックマンがハーネス検査の歴史を変えます!
ケーブルテスター ナックマン NMA
ハーネスチェッカー
導通検査/導通抵抗検査/瞬間断線検査/サーチ検査
高機能、高速・導通検査機 ナックマン"NMA"シリーズ発売開始!!
検査/管理ともに最高レベルの高速 導通検査
導通検査などの試験終了時の誤混入防止のNMPEN04
ハーネスチェッカー
ナックマン全機種対応/他社検査器にも対応
NG品の誤混入防止の自動ペン打点機 (マーキング)NMPEN04発売開始! 検査に更なる安心を!  是非一度お試し下さい!
